电力行业解决方案

方案概述

       智能变电站采用IEC 61850标准体系,构建三层两网的体系架构,使用先进、可靠、集成、低碳、环保的智能设备,以全站信息数字化、通信平台网络化、信息共享标准化为基本要求,自动完成信息采集、测量、控制、保护、计置和监测等基本功能,并可根据需要支持电网实现自动控制、智能凋节、在线分析决策、协同互动等嵩级功能

方案简介

       科玛瑞讯工业以太网交换机在智能变电站监控系统解决方案中采用监控AB双网的、站控层和系统层两层一网楼式,全站一网到底,改变母差直采直跳模式,采用网采网跳。监控AB双网很好的保证了数据采织的稳定性和冗余性。智能IED设备保护单元、合并单元直接与交换机或保护测控设备直接连接,然后通过AB双网上传到站控层,连接各服务器、监控主机、远动工作站以及远方控制中心,实现全站信息一体化和远程操控。

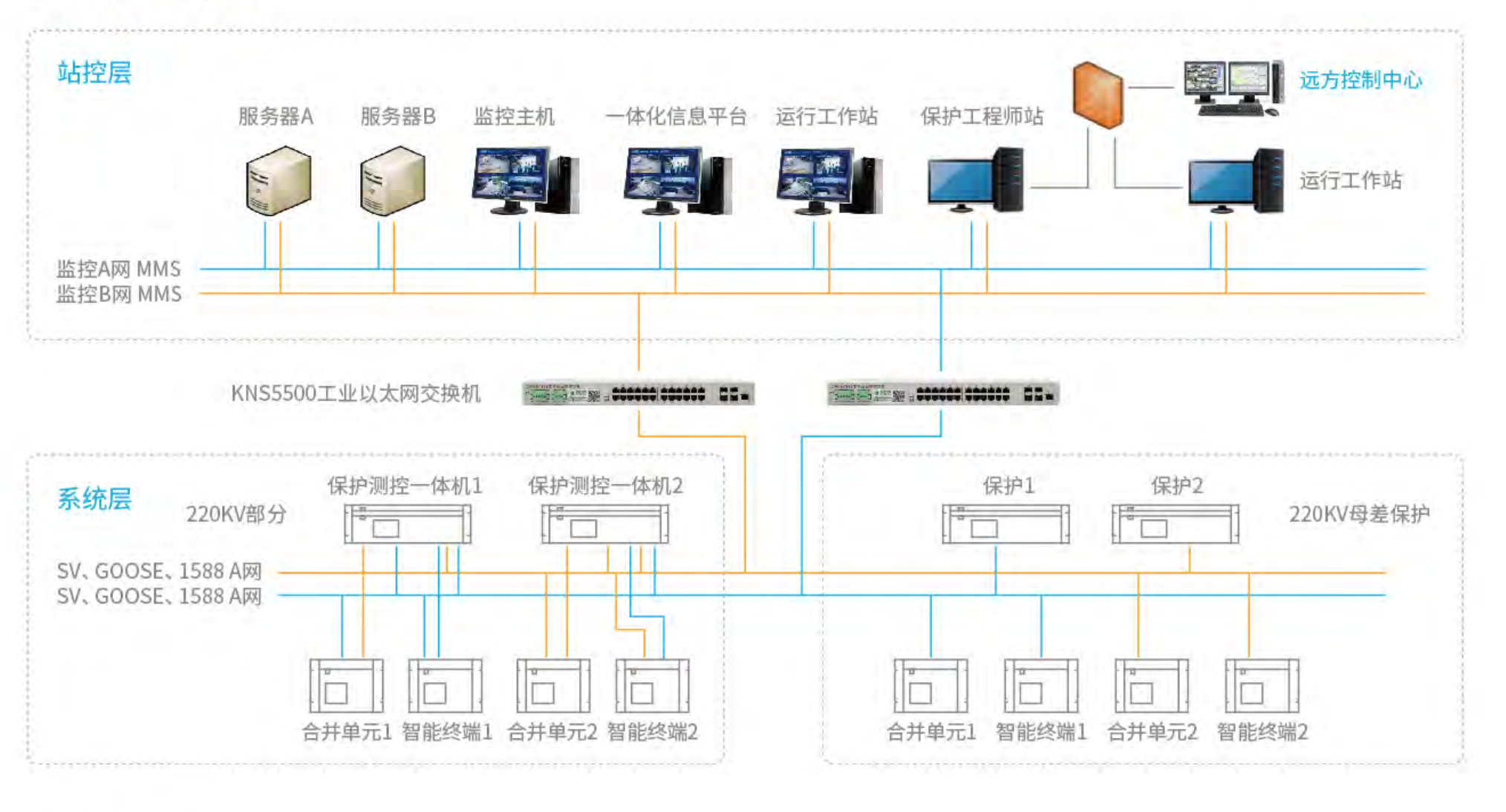

系统结构图
